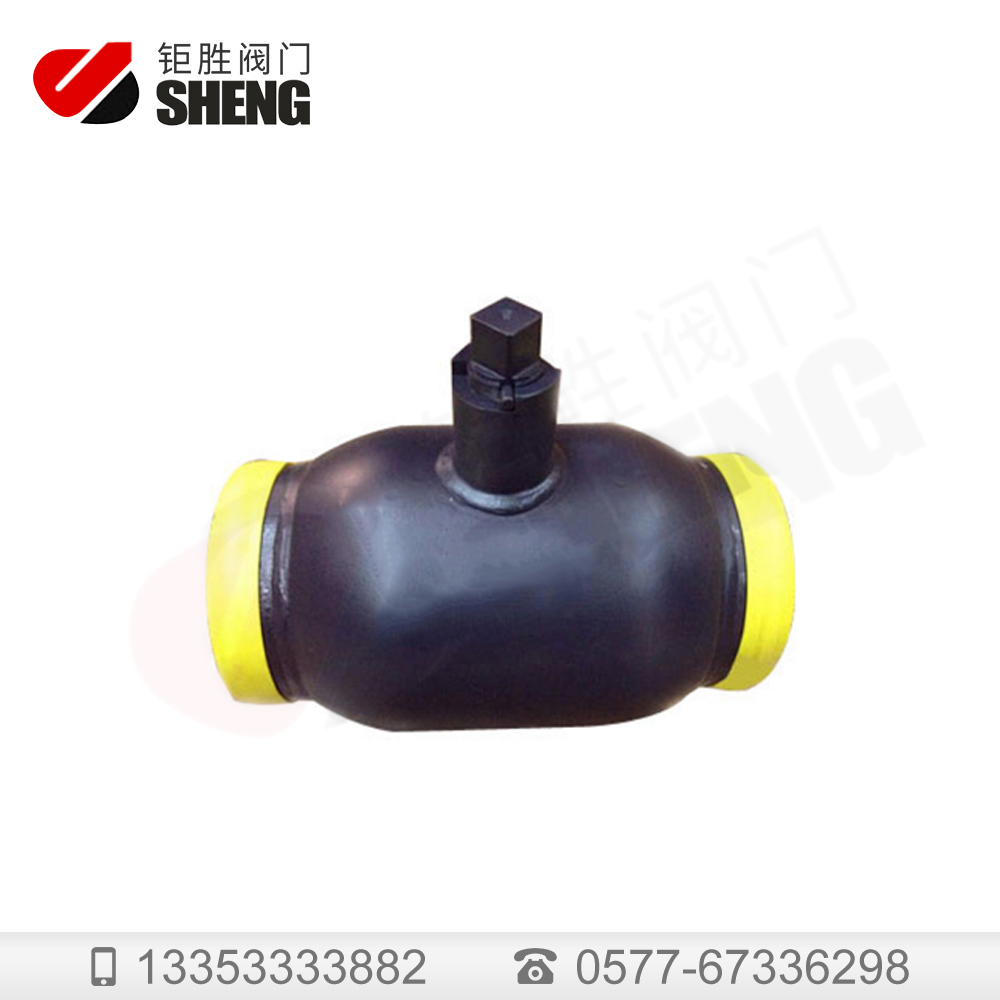

Q61F-16C-DN425手柄式全焊接球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。球閥閥桿采用防滲漏結構，閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄露。閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。

技術參數

型號：Q61F

口徑：DN425

壓力：150~600LB  1.6~6.4Mpa

介質：水、石油、天然氣及酸堿介質等

材質：20#鋼，不銹鋼，鍛鋼

范圍：城市供暖，供熱與熱力管道

溫度：-29～+200℃

產品性能

1、不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。

2、不會有外部泄漏等現象，閥體是焊接結構，所以閥門重量輕且易于進行絕緣。

3、由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑。

4、由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。

5、整體式全焊接，等徑及變徑通道，采用固定球及浮動球，雙活塞效應密封系統，自動注入密封劑式軸承。

6、為了防止靜電，閥桿與球體以及閥桿與填料箱之間分別裝有鋼球和彈簧，可以保持閥門所有零件與閥體的導電，讓電流通過區，釋放靜電。不僅防止火災，而且防止腐蝕，實現臨時性切斷，以便及時檢修。

7、閥桿防脫功能是因?yàn)殚y桿受閥內壓力影響，總產生脫離的力所以閥桿設計成防脫結構。

8、用低摩擦材料的止推墊圈支撐將壓力推向閥桿，使閥桿僅僅起到傳遞扭矩的作用。

應用用途

城市煤氣：煤氣輸出管道、主干線及各支線供應管道等。

集中供熱：大型供熱設備輸出管線、主干線、支線。

熱交換機：管道及各回路啟閉。

鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。

各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

結構尺寸圖

執行標準及材料表

設計與制造：API 6D

結構廠：API 6D

壓力試驗：API 6D
